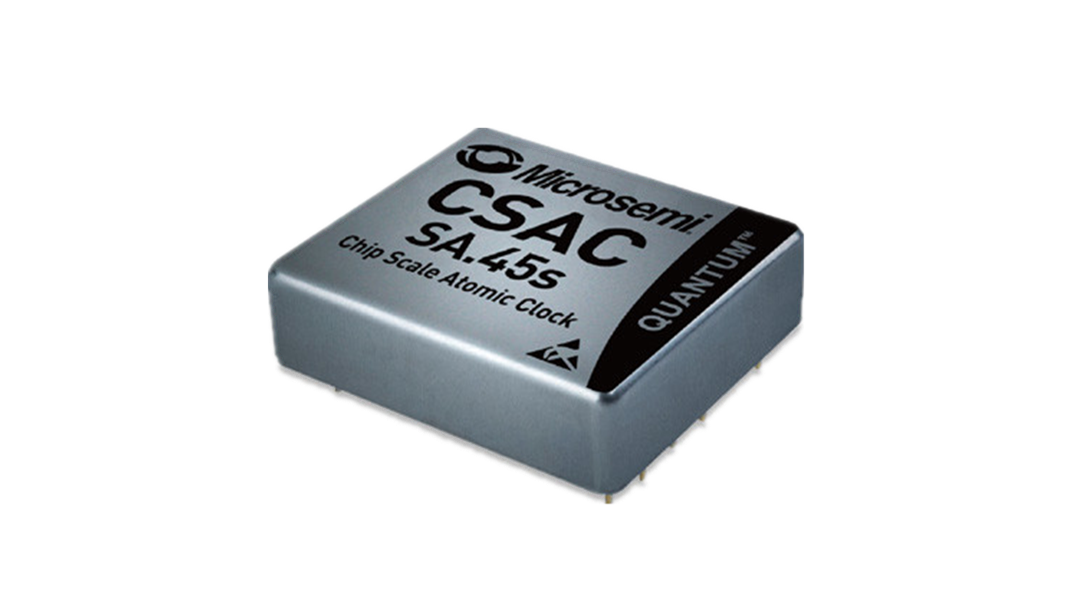

產品描述
- Microsemi（并購了Symmetricom公司）收購公司的芯片級原子鐘 SA.45s 功耗低至 <120mW，體積只有 <17cc（40.6mm*35.5mm*11.4mm），具備120秒快速啟動及1PPS鎖定等優異特性。
- SA.45s 輸出標準的CMOS電平10MHz 及 1PPS 信號，短期穩定度（阿倫方差）：2.5E-10@1s，老化率3E-10/月，溫度特性5E-10（-10℃ ~ +70℃），另可選擇寬溫的產品（-40℃ ~ +85℃）。
- SA.45s 的 1PPS 輸出可同步到外部參考時鐘的 1PPS，準確度達到±100ns。1PPS輸入也可用于鎖定他的1PPS及頻率輸出分別到1ns及1.0E-12的水平。
- SA.45s 自帶標準 CMOS 電平的 RS-232 串行接口，用于對器件進行控制和校準。同時也提供了一系列的狀態監控，還可以讀取SA.45s的內部時鐘時間信息（TOD）。
- 尤為一提的是，CSAC支持設置在超低功耗模式下工作，此時其物理封裝會被暫時關閉，器件的工作類似于自由振蕩的TCXO的狀態。同時，物理封裝會周期性的啟動并重新鎖定TCXO。這種模式下的平均功耗僅僅只需要<50mW。
技術指標
芯片級銣鐘 SA.45s-001 SA.45s-002
輸出 10MHz（3.3V CMOS）/1PPS兩分鐘快速啟動鎖定
初始準確度 <±5E-11
輸入 1PPS
老化率 月 <3E-10
年 <1E-9
短穩 @1s <1.5E-10 <2.0E-10
@10s <5.0E-11 <7.0E-11
@100s <1.5E-11 <2.0E-11
相位噪聲（dBc/Hz） @1Hz <-55
@10Hz <-78
@100Hz <-113
@1KHz <-128
@10KHz <-135
溫度特性 <5E-10 <1E-9
工作溫度范圍 -10℃～+70℃ -40℃～+85℃
功耗（穩態，25℃） <120mW <-125mW
振動指標 7.7g（均方根值）
（工作狀態）
沖擊指標 1000g，1ms半正弦（非工作狀態）
工作電壓 3.3Vdc
封裝(mm) 40.6*35.5*11.4
主要特點
- 功耗 <120mW
- 體積：40.6mm*35.5mm*11.4mm
- 快速啟動（<2分鐘）
- 10MHz CMOS兼容輸出
- 1PPS同步輸入/輸出
- 全密封
- RS-232管理控制接口
- 超低功耗模式<50mW
- 水下傳感器網絡
- 反簡易爆炸裝置（Anti-IED）
- 干擾系統獨立傳感器網絡
- 無人駕駛飛行器
- 海洋物探
- 手持測試儀
- 需要高精度、低功耗的場景

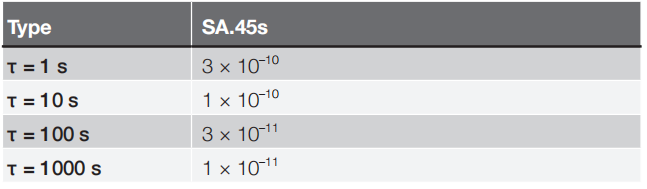

Short-Term Stability (Allan Deviation）

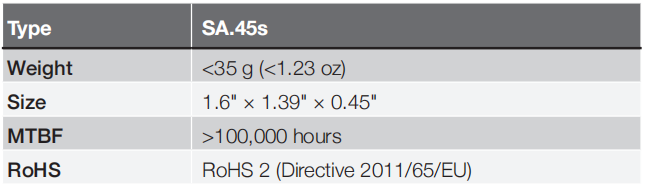

Physical

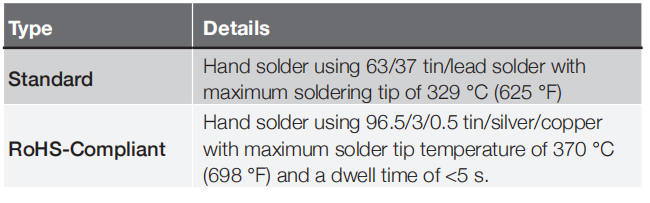

Solder
高性價比 歡迎咨詢SA.45s 芯片級銣原子鐘
