1. 概述

L9000 馴服晶振模塊由授時型 GPS 北斗衛星模塊、邏輯處理單元和高精度 馴服晶振組成，其中衛星模塊用于接收衛星時間和高精度 1PPS 信號，馴服晶振 用于處理 1PPS 和 10MHz 正弦波的相位和頻率同步。該設備使用調頻和調相相 結合的 1PPS 鎖相技術： 1PPS 時間信息是馴服晶振輸出 10MHz 信號經過 10,000,000 次分頻后得到 1PPS 信號和 GPS 模塊產生的 1PPS 的融合值，使得最 終產生的 1PPS 和 10MHz 正弦波波具有良好的短穩和長穩特性，采用調頻和調 相相結合的技術來進行頻率的控制，保證頻率準確性的同時，保證頻率相位和 1PPS 相位的一致性。在衛星信號接收異?；蚨虝r衛星失鎖依然可以依靠馴服晶 振提供 10MHz 正弦波和 1PPS 信號。該模塊擁有超低相位噪聲、非常優秀的自 主守時能力，該模塊廣泛應用于航空航天、通信系統、無線電導航/監測、電力、 交通、工業自動化、車載、機載、艦載等工況復雜惡劣的平臺，為系統提供高精 度的時間和頻率參考信號。

2.  功能特性

2.1.  功能描述

 功能 貓述

性能 串口 RS232; N81

1PPS 上升沿：<10ns；電平：TTL

接收機 專業授時型衛星接收機

衛星捕獲時間 ≤2 Min

LED 狀態燈 鎖定 LED 信號為低電平，失鎖為高電平

10MHz  標頻輸出 標準正弦波


輸出

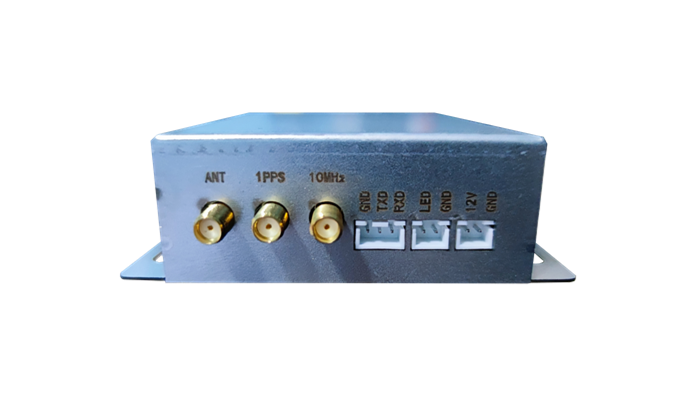

模塊對外接口

1)         電源輸入接口 1  路： XH2.54 連接器

2)         1PPS   輸出接口1 路： SMA

3)          10MHz  輸出接口 1   路：SMA

4)         天線輸入接口 1  路： SMA

5)          RS232 串口 1  路： XH2.54連接器

6)          狀態指示燈1 路： XH2.54連接器



電氣 輸入電壓 DC 12V

功耗 單套模塊總功耗：<10W

環境 工作溫度 -40℃~+80℃

貯存溫度 -40℃~+80℃

濕熱環境 95%無冷凝



3.     運輸和貯存

3.1.      運輸

產品采用紙箱包裝運輸， 包裝箱內有防振的軟泡沫襯墊。產品在包裝箱內無擺動，以 確保產品在運輸過程中不被損壞。產品在運輸時應水平擺放，嚴禁淋雨。



8.2.      貯存

貯存產品的庫房應具有良好的通風環境，并應能保持庫房環境干燥，室內無酸堿及腐 蝕性氣體， 無強力的機械振動沖擊。
