概述

L6000-PTP 主時鐘是一款支持 IEEE1588-2008，IEEE 802.1AS-2011，GPS/北斗衛星授時，PPS/TOD 輸出，NTP，并且通過 Web UI 可靈活配置的高性價比 PTP 主時鐘產品。主要特性包括：為防火墻內的網絡設備、終端、服務器提供準確、可靠和安全的高精度衛星時間參考，它可為支持標準的網絡時間協議(PTP1588/NTP,含 V1/2/3/4)和簡單網絡時間協議(SNTP)的客戶端進行時間同步。

PTP 主時鐘已廣泛應用于金融、交通、證券、電力、移動通信、石油、工業、電子商務、工業自動化、云計算、安防、智慧城市、物聯網、能源、國防等各領域。

L6000-PTP主時鐘適用于時間同步精度要求嚴格，需要高精度守時的系統，在 GPS 北斗系統故障或天線故障后可持續提供授時服務，2 小時守時精度優于 3u 秒。本公司提供退款保證，質保三年，終身免費技術支持。

關鍵特性

1. 2 路百兆 PTP 網口
2. 3 路 PPS/TOD 輸出
3. 1 路 PPS/TOD 輸入和板載 GNSS 可切換作為時間源
4. WebUI 管理
5. NTP

物理參數

• 重量: < 1.5kg.
• 電源：12V(DC)/220V(AC)
• 功耗：30W
• 工作環境:-10? ~ +75? C / 5% to 90% RH,無凝結
• 存儲環境: -40? ~ +75? C / 5% to 95% RH,無凝結

軟件管理

系統管理：

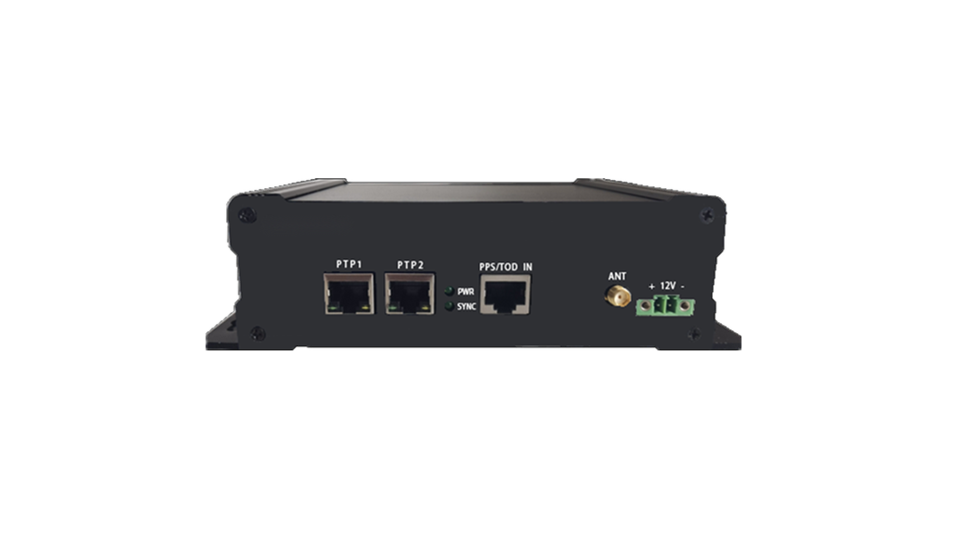

1. 設備接線：給設備連接 GNSS 天線，將天線接收器置于室外。用網線連接設備 PTP2 口和電腦網口，設備 PTP2 口默認 IP 地址是192.168.1.80，設置電腦使用同一網段靜態 IP 地址，如 192.168.1.10，以確保設備啟動后可以訪問設備。（PTP1 口默認為 DHCP 模式。）
2. 用 12V 電源適配器給設備供電，上電后 PWR 燈亮，等待 SYNC 指示燈開始閃爍，表示正在搜索信號和進行同步，此時即可以訪問管理界面。SYNC 指示燈常亮時表示主時鐘時間已經和 GNSS 完成同步。
3. 打開電腦瀏覽器頁面，輸入地址 192.168.1.80 進入設備管理頁面。登錄賬號為 admin，密碼為 admin。進入管理界面后，即可進行狀態查看，和相關配置操作。
4. 配置好 PTP1 口和 PTP2 口后，可以將 PTP1 口和 PTP2 口連接到需要同步的從時鐘設備或網絡，進行同步。注意：PTP1 口和 PTP2 口是獨立主時鐘網口，請勿將兩個 PTP 主時鐘網口接到同一個網絡。



PTP 時間同步：

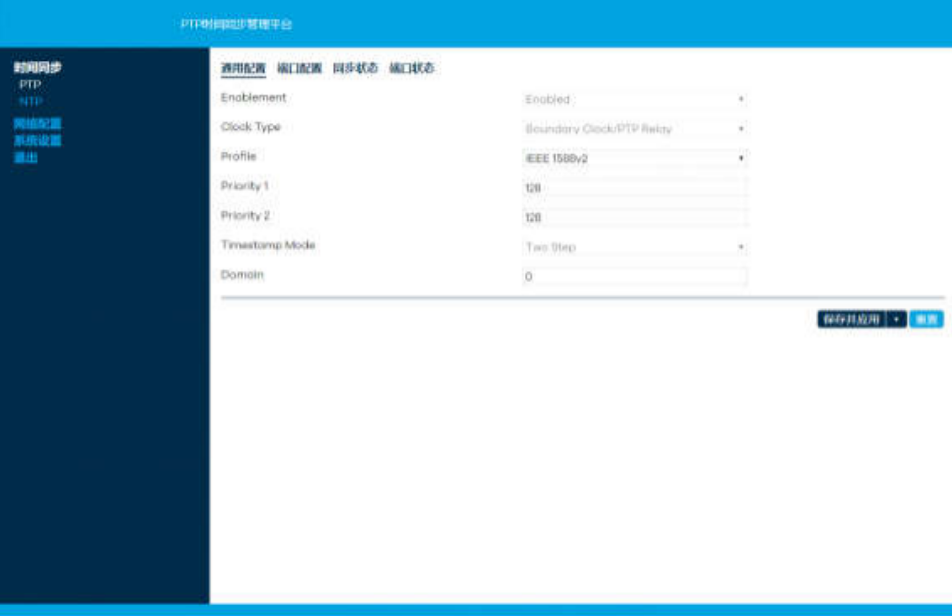

• 通用配置：配置時鐘信息，通用設置。
• 端口配置：配置端口參數。
• 同步狀態：顯示時鐘同步狀態。
• 端口狀態：顯示端口同步狀態。
